DESEMPENHO INCOMPARÁVEL

Com as rápidas mudanças tecnológicas, a GIGABYTE sempre segue as últimas tendências e fornece aos clientes recursos avançados e as últimas tecnologias. As placas-mãe GIGABYTE são equipadas com solução de energia atualizada, os mais recentes padrões de armazenamento e excelente conectividade para permitir desempenho otimizado para jogos.

DESIGN TÉRMICO EXCEPCIONAL

O desempenho incomparável das placas-mãe GIGABYTE é garantido pelo design térmico inovador e otimizado para garantir a melhor estabilidade de CPU, chipset e SSD, além de baixas temperaturas sob carga total em aplicações e desempenho em jogos.

CONECTIVIDADE

As placas-mãe GIGABYTE permitem a melhor experiência de conexão com velocidades de transferência de dados incríveis por meio de rede de última geração, armazenamento e conectividade Wi-Fi.

PERSONALIZAÇÃO

As placas-mãe GIGABYTE reúnem diversos softwares úteis e intuitivos para ajudar os usuários a controlar todos os aspectos da placa-mãe e fornecer efeitos de iluminação personalizáveis com estética excepcional para se adequar à sua personalidade única.

ULTRA DURÁVEL

O design GIGABYTE Ultra Durable™ fornece durabilidade do produto e processo de fabricação de alta qualidade. As placas-mãe GIGABYTE usam os melhores componentes e reforçam todos os slots para tornar cada um deles sólido e durável.

- Marca: Gigabyte

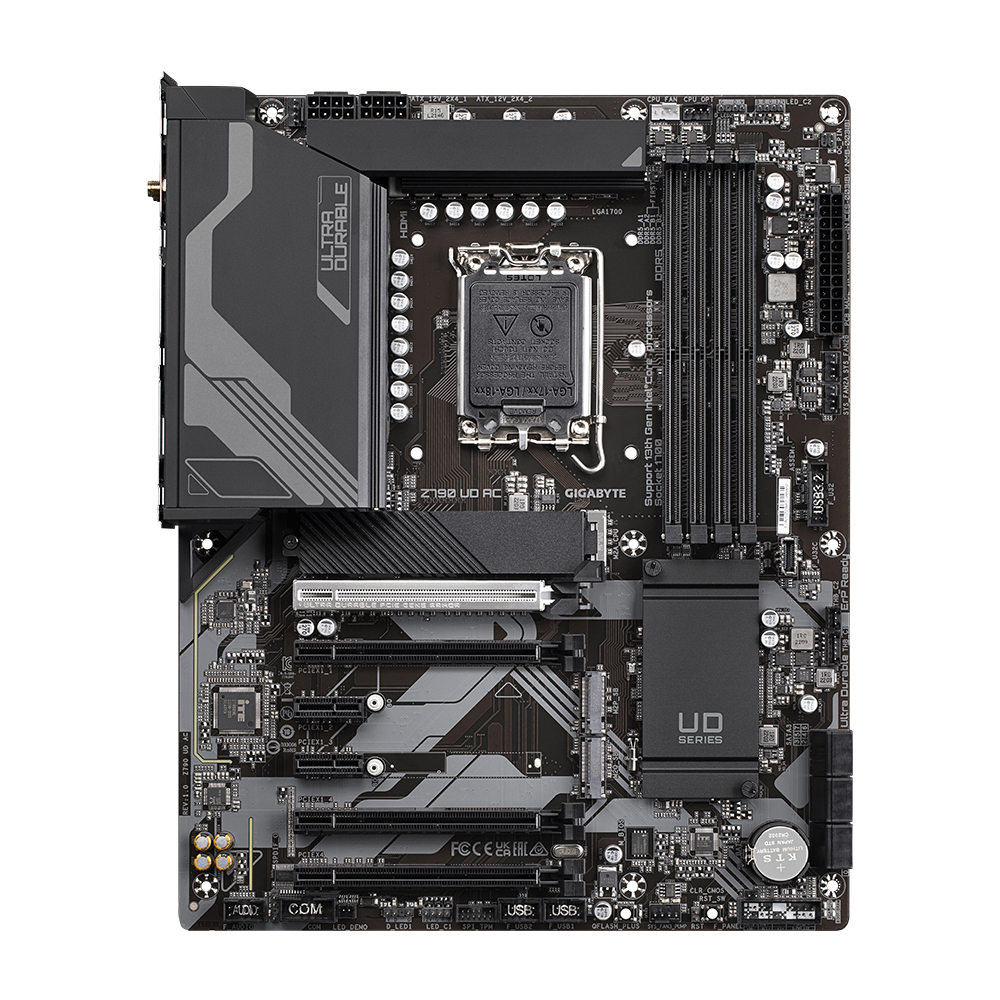

- Modelo: Z790 UD AC (rev.1.0)

- SKU: 6387

CARACTERÍSTICAS:

- Suporta processadores Intel ® Core™ 14º/13º/12º

- Desempenho incomparável: Solução VRM digital de fases duplas 16+1+*

- Dual Channel DDR5: 4*SMD DIMMs com suporte para módulo de memória XMP 3.0

- Armazenamento de próxima geração: 3*PCIe 4.0 x4 M.2 Conectores

- Design térmico avançado e proteção térmica M.2: para garantir estabilidade de energia VRM e desempenho SSD M.2

- EZ-Latch: Slot PCIe 5.0 x16 com liberação rápida e design sem parafusos

- Redes rápidas: LAN 2,5 GbE e Wi-Fi 802.11ac

- Conectividade estendida: DP, HDMI, USB-C ® frontal 5 Gb/s, USB-C ® traseiro 20 Gb/s

- Smart Fan 6: Possui vários sensores de temperatura, cabeçalhos de ventilador híbridos com FAN STOP

- Q-Flash Plus: Atualizar BIOS sem instalar CPU, memória e placa gráfica

*Design de energia paralela de 8+8 fases. Design VRM digital para VCORE e VCCGT.

ESPECIFICAÇÕES:

CPU

- Soquete LGA1700: Suporte para processadores Intel ® Core™, Pentium ® Gold e Celeron ® de 14ª, 13ª e 12ª gerações

- O cache L3 varia com a CPU

(Consulte "Lista de CPUs suportadas" para obter mais informações.)

Chipset

- Chipset Intel® Z790 Express

Memória

- Suporte para módulos de memória DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000

- 4 soquetes DDR5 DIMM com suporte para até 192 GB (capacidade DIMM única de 48 GB) de memória do sistema

- Arquitetura de memória de canal duplo

- Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operam em modo não ECC)

- Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer e não ECC

- Suporte para módulos de memória Extreme Memory Profile (XMP)

(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte "Lista de memória suportada" para obter mais informações.)

Gráficos a bordo

Processador gráfico integrado - Suporte a gráficos Intel® HD :

- 1 porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz

* Suporte para a versão HDMI 2.1 e HDCP 2.3.

** Suporte a portas nativas compatíveis com HDMI 2.1 TMDS.

- 1 x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz

* Suporte para DisplayPort versão 1.2 e HDCP 2.3

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio

- CODEC de áudio Realtek®

- Áudio de alta definição

- 2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.

- Suporte para saída S/PDIF

Rede local

- Chip LAN Realtek ® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio

- Realtek® Wi - Fi RTL8821CE

- WIFI 802.11a, b, g, n, ac, com suporte para banda dupla de 2,4/5 GHz

- BLUETOOTH 4.2

- Suporte para padrão sem fio 11ac e taxa de dados de até 433 Mbps

(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de Expansão

CPU:

1 x slot PCI Express x16, com suporte a PCIe 5.0 e rodando a x16 (PCIEX16)

* O slot PCIEX16 pode suportar apenas uma placa de vídeo ou um SSD NVMe. Se apenas uma placa de vídeo for instalada, certifique-se de instalá-la no slot PCIEX16.

Chipset:

- 1 slot PCI Express x16, com suporte para PCIe 4.0 e execução em x4 (PCIEX4)

- 2 slots PCI Express x16, com suporte para PCIe 3.0 e execução em x1 (PCIEX1_1, PCIEX1_4)

- 2 slots PCI Express x1, com suporte para PCIe 3.0 e execução em x1 (PCIEX1_2, PCIEX1_3)

Suporte para tecnologia AMD CrossFire™ (PCIEX16 e PCIEX4)

Interface de Armazenamento

CPU:

- 1 x conector M.2 (soquete 3, chave M, tipo 22110/2280 PCIe 4.0 x4/x2 suporte SSD) (M2A_CPU)

Chipset:

- 2 conectores M.2 (soquete 3, chave M, suporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2Q_SB, M2P_SB)

- 6 conectores SATA 6Gb/s

Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SSD NVMe

Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB

Chipset:

1 porta USB Type-C ® no painel traseiro, com suporte USB 3.2 Gen 2x2

1 porta USB Tipo C ® com suporte USB 3.2 Gen 1, disponível através do conector USB interno

1 porta USB 3.2 Gen 2 Tipo A (vermelha) no painel traseiro

6 portas USB 3.2 Gen 1 (4 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

Chipset+2 Hubs USB 2.0:

8 portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores Internos I/O

1 x conector de alimentação principal ATX de 24 pinos

2 conectores de alimentação ATX 12V de 8 pinos

1 x conector de ventoinha da CPU

1 x cabeçalho de ventoinha de CPU de refrigeração a água

3 x conectores de ventilador do sistema

1 x ventilador do sistema/cabeçalho da bomba de resfriamento de água

2 x cabeçalhos de tira de LED endereçáveis

2 x cabeçalhos de tira de LED RGB

3 conectores M.2 soquete 3

6 conectores SATA 6Gb/s

1 x cabeçalho do painel frontal

1 x conector de áudio do painel frontal

1 x conector de saída S/PDIF

1 x conector USB Tipo C ® , com suporte USB 3.2 Gen 1

1 x conector USB 3.2 Gen 1

2 conectores USB 2.0/1.1

1 x cabeçalho de porta serial

2 conectores de placa adicional Thunderbolt™

1 x cabeçalho do módulo Trusted Platform (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

1 x botão de reinicialização

1 x botão Q-Flash Plus

1 x jumper de reinicialização

1 x jumper CMOS transparente

Conectores Painel Traseiro

1 porta USB Tipo C ® , com suporte USB 3.2 Gen 2x2

1 porta USB 3.2 Gen 2 Tipo A (vermelha)

4 portas USB 3.2 Gen 1

4 portas USB 2.0/1.1

2 x conectores de antena SMA (1T1R)

1 porta HDMI 2.0

1 x DisplayPort

1 porta RJ-45

3 x conectores de áudio

Controlador I/O

- Chip controlador de E/S iTE ®

Monitoramento H/W

- Detecção de tensão

- Detecção de temperatura

- Detecção de velocidade do ventilador

- Detecção de vazão de resfriamento de água

- Aviso de falha do ventilador

- Controle de velocidade do ventilador

* O suporte à função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) instalado.

BIOS

- 1 x 256 Mbit flash

- Uso de BIOS UEFI AMI licenciado

- PnP 1.0a, DMI 2.7, WfM 2.0, BIOS SM 2.7, ACPI 5.0

Características Exclusivas

- Suporte para GIGABYTE Control Center (GCC)

* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.

- Suporte para Q-Flash

- Suporte para Q-Flash Plus

- Suporte para backup inteligente

Pacote de Software

- Norton ® Internet Security (versão OEM)

- Software de gerenciamento de largura de banda LAN

Sistema Operacional

- Suporte para Windows 11 de 64 bits

- Suporte para Windows 10 de 64 bits

Fator de forma

- Fator de forma ATX; 30,5 cm x 24,4 cm
