A CRIATIVIDADE COMEÇA AQUI

As placas-mãe da série AERO são uma nova abordagem para criadores que evoluem com recursos otimizados para criação de conteúdo. Oferecer desempenho de computação confiável, conectividade impressionante, gráficos expansíveis e armazenamento ultrarrápido para que os criadores lidem com cargas de trabalho pesadas de design, como renderização 3D e produção de vídeo de longa duração.

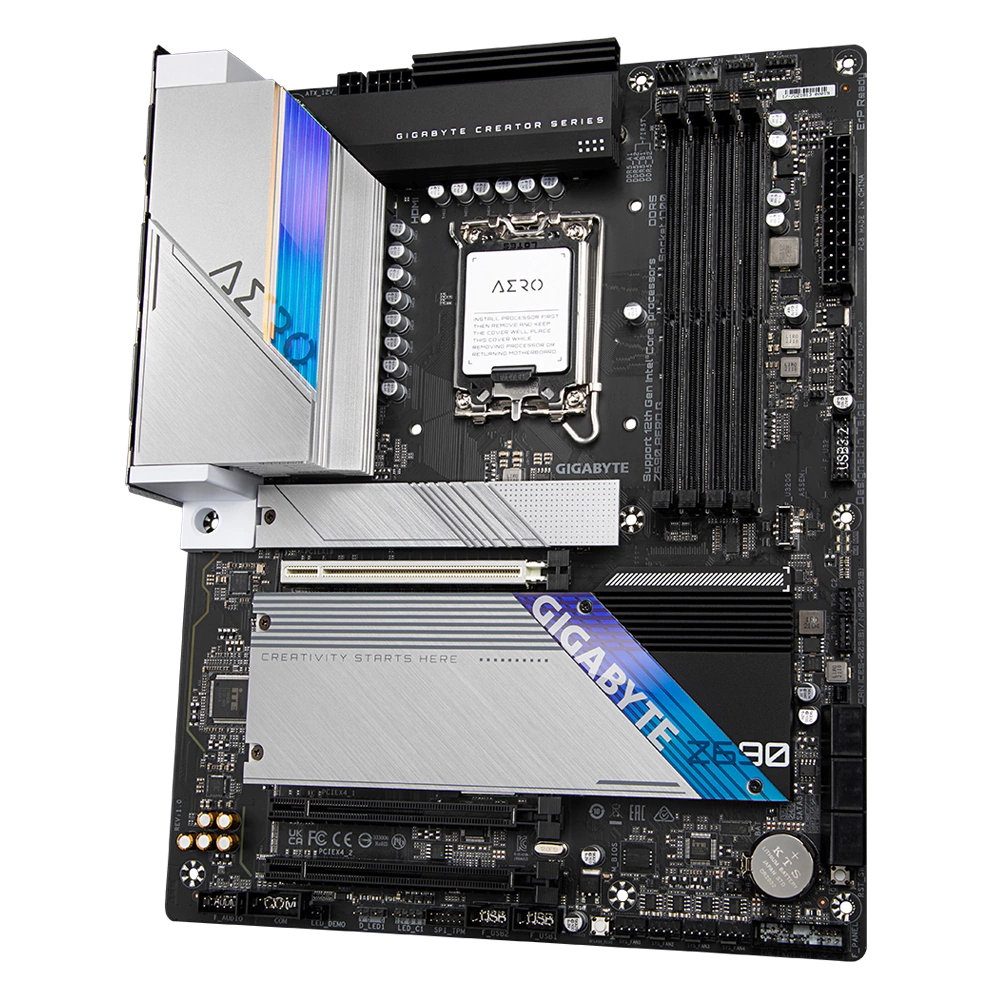

- Marca: Gigabyte

- Modelo: Z690 AERO G

- SKU: 5602

 CPU

Soquete LGA1700: suporte para processadores Intel ® Core™ de 13ª geração e processadores Intel ® Core™, Pentium ® Gold e Celeron ® de 12ª geração*

O cache L3 varia com a CPU

* Consulte a "Lista de suporte de CPU" para obter mais informações.

Chipset

Chipset Intel® Z690 Express

Memória

Suporte para módulos de memória DDR5 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MT/s

4 soquetes DDR5 DIMM com suporte para até 192 GB (48 GB de capacidade DIMM única) de memória do sistema

Arquitetura de memória de canal duplo

Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operação no modo não ECC)

Suporte para módulos de memória DIMM sem buffer não ECC 1Rx8/2Rx8/1Rx16

Suporte para módulos de memória Extreme Memory Profile (XMP)

(A configuração de CPU e memória pode afetar os tipos de memória suportados, taxa de dados (velocidade) e número de módulos DRAM, consulte "Lista de suporte de memória" para obter mais informações.)

Gráficos Onboard

Processador gráfico integrado-Intel® HD Graphics support:

1 porta USB Type-C ® , compatível com saídas de vídeo USB Type-C ® e DisplayPort e resolução máxima de 4096x2304 a 60 Hz

* Suporte para tablets de desenho e fornecimento de energia de 20 V a 3 A.

* Suporte para a versão DisplayPort 1.2 e HDCP 2.3

1 x porta HDMI, suportando uma resolução máxima de 4096x2160 a 30 Hz

* Suporte para versão HDMI 1.4 e HDCP 2.3.

(As especificações gráficas podem variar dependendo do suporte da CPU ou da placa gráfica.)

Áudio

CODEC Realtek® ALC4080

Áudio de alta definição

Saída analógica de 2 canais

Suporte para

sinais digitais de 7.1 canais S/PDIF Out

* A saída real de sinais digitais pode variar dependendo do conteúdo de reprodução e do software usado, e é necessário um DAC externo.

LAN

Chip Intel ® 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio

Módulo Wi-Fi

WIFI a, b, g, n, ac, ax, suporta banda dupla de 2,4/5 GHz

BLUETOOTH 5.2

Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps

* A taxa de dados real pode variar dependendo do ambiente e do equipamento.

Slots de Expansão

1 x slot PCI Express x16, rodando em x16 (PCIEX16)

* Para desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.

(O slot PCIEX16 está em conformidade com o padrão PCI Express 5.0.)

2 x slots PCI Express x16, executando em x4 (PCIEX4_1, PCIEX4_2)

(os slots PCIEX4 estão em conformidade com o padrão PCI Express 3.0.)

Interface de armazenamento

CPU:

1 conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 PCIe 4.0 x4/x2 compatível com SSD) (M2A_CPU)

Chipset:

2 x conectores M.2 (soquete 3, chave M, tipo 2260/2280/22110 suporte SSD PCIe 4.0 x4/x2) (M2P_SB, M2Q_SB)

1 conector M.2 (soquete 3, chave M, tipo 2260/2280/22110 SATA e PCIe 4.0 x4/x2 com suporte para SSD) (M2M_SB)

6 conectores SATA 6Gb/s

Suporte para RAID 0, RAID 1, RAID 5 e RAID 10

* Consulte "2-7 Conectores internos" para obter os avisos de instalação dos conectores M.2 e SATA.

Intel ® Optane™ Memory Ready

* A aceleração do sistema com Intel ® Optane™ Memory só pode ser habilitada nos conectores M.2 suportados pelo chipset.

USB

Chipset:

2 portas USB Type-C ® , com suporte para USB 3.2 Gen 2x2

(1 porta no painel traseiro, 1 porta disponível através do conector USB interno)

1 porta USB Type-C ® no painel traseiro, com suporte para USB 3.2 Gen 1

2 portas USB 3.2 Gen 2 Type-A (vermelhas) no painel traseiro

2 portas USB 3.2 Gen 1 disponíveis através do conector USB interno

2 portas USB 2.0/1.1 no painel traseiro

Chipset + Hub USB 3.2 Gen 1:

4 portas USB 3.2 Gen 1 no painel traseiro

Chipset + Hub USB 2.0:

4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Conectores Internos I/O

1 x Conector de alimentação principal ATX de 24 pinos

1 x Conector de alimentação ATX 12V de 8 pinos

1 conector de alimentação ATX 12V de 4 pinos

1 x cabeçalho do ventilador da CPU

1 x cabeçalho do ventilador da CPU de refrigeração a água

4 x cabeçalhos do ventilador do sistema

2 x cabeçotes de bomba de resfriamento de água/ventilador do sistema

2 x cabeçalhos de faixa de LED endereçáveis

2 x cabeçalhos de faixa de LED RGB

4 x M.2 Socket 3 conectores

6 conectores SATA 6Gb/s

1 x cabeçalho do painel frontal

1 x cabeçalho de áudio do painel frontal

1 x cabeçalho USB Type-C ® , com suporte para USB 3.2 Gen 2x2

1 x cabeçalho USB 3.2 Gen 1

2 x cabeçalhos USB 2.0/1.1

1 x cabeçalho de detecção de ruído

2 x conectores de placa complementar Thunderbolt™

1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

1 x cabeçalho de porta serial

1 x botão Q-Flash Plus

1 x botão de reset

1 x jumper de reset

2 x cabeçalhos de sensor de temperatura

1 x jumper CMOS claro

Conectores Painel Traseiro

2 portas USB 2.0/1.1

2 x conectores de antena SMA (2T2R)

4 portas USB 3.2 Gen 1

1 porta de entrada DisplayPort

1 porta HDMI

2 portas USB 3.2 Gen 2 tipo A (vermelhas)

1 porta USB Type-C ® , com suporte para USB 3.2 Gen 2x2

1 porta USB Type-C ® , com suporte para USB 3.2 Gen 1

1 porta RJ-45

1 x conector óptico de saída S/PDIF

2 x conectores de áudio

Controlador I/O

Chip Controlador iTE ® I/O

Monitoramento H/W

Detecção de tensão

Detecção de temperatura

Detecção de velocidade do ventilador

Detecção de taxa de fluxo de resfriamento de água

Aviso de falha do ventilador

Controle de velocidade do ventilador

* O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) instalado.

Detecção de ruído

BIOS

1 flash de 256 Mbits

Uso de AMI UEFI BIOS licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Exclusivas

Suporte para APP Center

* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe. Visualizador de informações do sistema de backup inteligente

@BIOS

EasyTune

RGB Fusion

Suporte para Q-Flash Plus

Suporte para Q-Flash

Suporte para instalação Xpress

Pacote de software

Norton ® Internet Security (versão OEM)

cFosSpeed

Fator de forma

fator de forma ATX; 30,5 cm x 24,4 cm

Sistema Operacional

Suporte para Windows 11 de 64 bits

Suporte para Windows 10 de 64 bits
