- Marca: Gigabyte

- Modelo: B760M H (rev. 1.0)

- SKU: 6385

CARACTERÍSTICAS:

- Suporta processadores Intel ® Core™ 14º/13º/12º

- Desempenho incomparável: Solução VRM digital híbrida de 6+1+1 fases

- Dual Channel DDR5: Suporte para módulo de memória XMP 2*DIMMs

- Armazenamento de próxima geração: 2*PCIe 4.0 x4 M.2 Conectores

- EZ-Latch: Slot PCIe 4.0x16 com design de liberação rápida

- Redes rápidas: GbE LAN

- Conectividade estendida: HDMI, D-Sub

- Smart Fan 6: Possui vários sensores de temperatura, cabeçalhos de ventilador híbridos com FAN STOP

ESPECIFICAÇÕES:

CPU

- Soquete LGA1700: Suporte para processadores Intel ® Core™, Pentium ® Gold e Celeron ®

de 14ª, 13ª e 12ª gerações. O cache L3 varia de acordo com a CPU

(consulte a "Lista de CPUs suportadas" para obter mais informações).

Chipset

- Chipset Intel® B760 Express

Memória

- Suporte para módulos de memória DDR5 8000(OC) /7800(OC) /7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MT/s

- 2 soquetes DDR5 DIMM com suporte para até 96 GB (capacidade DIMM única de 48 GB) de memória do sistema

- Arquitetura de memória de canal duplo

- Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operam em modo não ECC)

- Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer e não ECC

- Suporte para módulos de memória Extreme Memory Profile (XMP)

(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte "Lista de memória suportada" para obter mais informações.)

Gráficos a bordo

Processador gráfico integrado - Suporte a gráficos Intel® HD:

- 1 porta D-Sub, suportando uma resolução máxima de 1920x1200@60 Hz

- 1 porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz

* Suporte para a versão HDMI 2.1 e HDCP 2.3.

** Suporte a portas nativas compatíveis com HDMI 2.1 TMDS.

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio

Realtek® Audio CODEC

Áudio de alta definição

2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.

Suporte para saída S/PDIF

Rede local

Chip Realtek® GbE LAN (1 Gbps/100 Mbps/10 Mbps)

Slots de Expansão

CPU:

- 1 slot PCI Express x16, com suporte a PCIe 4.0 e rodando a x16

* O slot PCIEX16 suporta apenas uma placa gráfica ou um SSD NVMe.

Chipset:

- 1 slot PCI Express x1, com suporte a PCIe 3.0 e rodando a x1

Interface de Armazenamento

CPU:

- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

- 1 x conector M.2 (soquete 3, chave M, suporte a SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)

- 4 x conectores SATA 6 Gb/s

Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB

Chipset:

- 6 portas USB 3.2 Gen 1 (4 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

- 6 portas USB 2.0/1.1 (2 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores Internos I/O

1 x conector de alimentação principal ATX de 24 pinos

1 x conector de alimentação ATX de 12 V de 8 pinos

1 x conector de ventoinha da CPU

2 x conectores de ventoinha do sistema

1 x conector de faixa de LED RGB

2 x conectores M.2 Socket 3

4 x conectores SATA 6 Gb/s

1 x conector do painel frontal

1 x conector de áudio do painel frontal 1 x

conector de saída S/PDIF 1

x conector USB 3.2 Gen 1

2 x conectores USB 2.0/1.1

1 x conector Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

1 x conector de porta serial

1 x jumper Clear CMOS

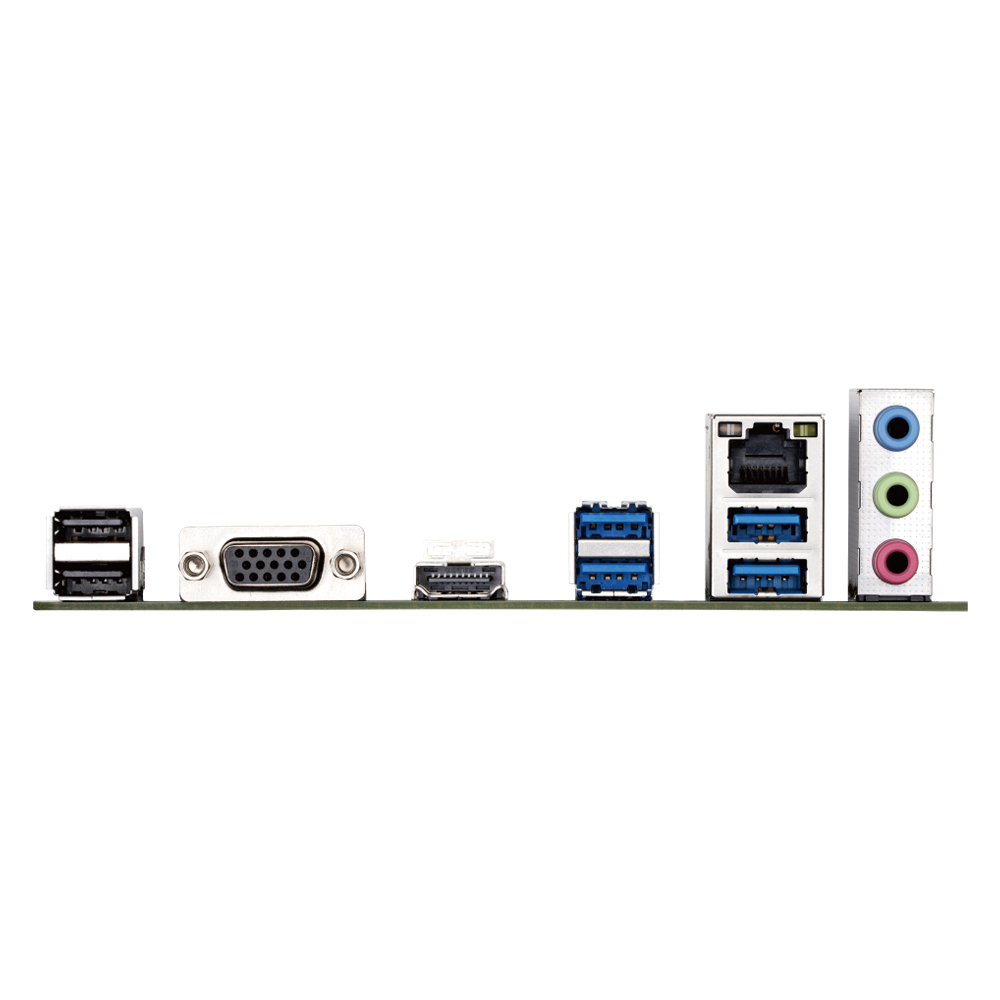

Conectores Painel Traseiro

2 portas USB 2.0/1.1

1 porta D-Sub

1 porta HDMI

4 portas USB 3.2 Gen 1

1 porta RJ-45

3 conectores de áudio

Controlador I/O

Chip controlador de E/S iTE®

Monitoramento H/W

Detecção de tensão

Detecção de temperatura

Detecção de velocidade do ventilador

Detecção de vazão de resfriamento de água

Aviso de falha do ventilador

Controle de velocidade do ventilador

* A compatibilidade da função de controle de velocidade do ventilador dependerá do ventilador instalado.

BIOS

1 x 128 Mbit flash

Uso de AMI UEFI BIOS licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Exclusivas

Suporte para GIGABYTE Control Center (GCC)

* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.

Suporte para Q-Flash

Pacote de Software

Software de gerenciamento de largura de banda LAN Norton® Internet Security (versão OEM)

Sistema Operacional

Suporte para Windows 11 de 64 bits

Suporte para Windows 10 de 64 bits

Fator de forma

Fator de forma Micro ATX; 23,0 cm x 21,5 cm
